Você sabia que a Cabine Primária blindada, conhecida em algumas regiões do país como subestação blindada ou cubículo blindado, é um equipamento essencial para a transmissão de energia elétrica em média tensão?
Além disso, ela desempenha funções cruciais como a medição do consumo de energia, o monitoramento, controle e proteção do sistema elétrico de indústrias, comércios ou usinas fotovoltaicas.
Portanto, sua solução compacta, moderna e segura é ideal para a realização de entradas de energia em média tensão nas classes de tensão primária de 15kV, 25kV ou 36kV. Assim, é fundamental que a cabine primária do tipo blindada seja certificada pelas normas NBR 62271/200, incluindo ensaios de arco elétrico, fogo e explosão, realizados em laboratórios especializados.
Com a tendência de mercado e a evolução do setor elétrico no Brasil, na Europa e nos EUA, as cabines primárias em alvenaria estão se tornando obsoletas. Por isso, é importante optar por estruturas metálicas, que oferecem maior segurança e proteção ao operador em caso de curto-circuitos ou explosões.
Em comparação, as cabines primárias ou subestações de alvenaria expõem os equipamentos de manobra, controle e proteção, aumentando o risco de acidentes. Além disso, cada concessionária de energia exige um modelo de fabricação específico ou protótipo homologado, e, atualmente, existem mais de 100 concessionárias de energia em todo o país. Por isso, atuamos a nível nacional para atender a essas demandas.
A correta definição do modelo de cabine primária a ser implantada em indústrias, comércios ou usinas fotovoltaicas deve ser realizada por um engenheiro eletricista, eletrotécnico ou projetista. Para tanto, é necessário observar as normas NBR14039, NBR5410 e as normas da concessionária local.
É fundamental ter clareza nesse processo, e o primeiro passo é criar uma tabela detalhada com todas as cargas e potências a serem implantadas na unidade consumidora. Dessa forma, será possível definir o modelo ideal de entrada de energia, de acordo com as normas da concessionária local.
Fiquem atentos: algumas unidades consumidoras, dependendo do tamanho do empreendimento, segmentação ou projetos elaborados conforme as normas brasileiras de eletricidade e segurança, poderão exigir que sua cabine primária ou subestação de energia blindada seja equipada com uma saída auxiliar em média tensão para transformadores de incêndio.
A potência deste transformador, que pode variar entre 30, 45 ou 60Kva, poderá influenciar o conceito de fabricação da sua cabine primária. Portanto, é essencial considerar todas essas variáveis ao planejar a instalação da sua cabine primária.
O que é a Cabine Primária Blindada?
A Cabine Primária Blindada é um equipamento essencial que conecta o sistema elétrico de distribuição de energia da concessionária em média tensão para consumidores de energia enquadrados no grupo A. Além disso, essa solução é vital para garantir a eficiência e segurança na distribuição de energia.
A Cabine Primária Blindada é um equipamento essencial que conecta o sistema elétrico de distribuição de energia da concessionária em média tensão para consumidores de energia enquadrados no grupo A. Além disso, essa solução é vital para garantir a eficiência e segurança na distribuição de energia.
- A Cabine Secundária ou subestação secundária é utilizada em casos onde um ou mais transformadores de energia foram projetados para serem instalados a uma distância superior a 30 metros em relação à cabine primária de medição. Consequentemente, essa configuração oferece maior flexibilidade no layout do sistema elétrico.
- Os Transformadores de Energia, do tipo a óleo ou a seco, são responsáveis por transformar a energia de tensão primária para tensão secundária. Por exemplo, um transformador pode converter uma tensão primária de 13.800V para uma tensão secundária de 220/127V, garantindo a adequação da energia às necessidades dos consumidores.
- O QGBT – Quadro Geral de Baixa Tensão é o responsável pela distribuição do sistema elétrico de baixa tensão. Portanto, ele é considerado o quadro principal, instalado jusante do transformador de energia, assegurando que a distribuição de energia seja feita de maneira eficiente e segura.
Quais são as vantagens da Cabine Primária Blindada?
A Cabine Primária Blindada oferece diversas vantagens em relação à cabine primária de alvenaria, como:
- Redução de custos: A Cabine Primária Blindada dispensa a construção de uma sala específica para abrigar os equipamentos elétricos. Consequentemente, isso reduz significativamente os gastos com obras civis e manutenção.
- Maior confiabilidade e disponibilidade: A Cabine Primária Blindada possui certificados nacionais e internacionais. Além disso, esses certificados garantem a qualidade e segurança para os operadores.
- Menor risco de incêndio e choque elétrico: A Cabine Primária Blindada tem uma estrutura metálica blindada que isola os equipamentos elétricos do ambiente externo. Portanto, ela previne o contato acidental com partes energizadas e a propagação de fogo em caso de curto-circuito ou explosões.
- Maior facilidade de instalação e remoção: A Cabine Primária Blindada é uma solução modular e compacta. Dessa forma, ela pode ser instalada e removida com rapidez e praticidade, sem a necessidade de obras complexas.
- Adequação às normas técnicas e ambientais: A Cabine Primária Blindada atende aos requisitos das normas técnicas e ambientais vigentes. Assim, ela garante a segurança das pessoas e a preservação do meio ambiente.
Para quem é indicada a Cabine Primária Blindada?
A Cabine Primária Blindada é indicada para consumidores de energia que se enquadram no grupo A das concessionárias. Por exemplo, indústrias, comércio, hospitais, condomínios empresariais, shoppings e usinas fotovoltaicas são alguns dos consumidores que necessitam de uma potência maior para operar uma grande quantidade de máquinas ou equipamentos.
A Cabine Primária Blindada garante a continuidade e a eficiência dos processos produtivos. Além disso, a energia fornecida em média tensão tem uma eficiência superior, com menor queda de tensão e um custo de kw/h mais baixo. Dessa maneira, consumidores do Grupo A podem se enquadrar no mercado livre de energia ou gerar a sua própria energia por meio de fontes renováveis, como o sistema fotovoltaico.
Cabine Primária Blindada Simplificada
A potência limitada até 300KVA permite a aplicação de uso interno ou externo, com classe de tensão primária de 15KV, 25KV, ou 36KV. Entretanto, este modelo não atende sistemas fotovoltaicos, pois o sistema de proteção é feito por chaves seccionadoras de média tensão e fusíveis do tipo HH. Adicionalmente, sua medição de energia é feita em média tensão, não possui disjuntor de média tensão, e não tem relé de proteção indireta.
Ela pode ter isolamento do tipo a ar ou SF6 (gás) e pode ser utilizada em locais de uso abrigado ou externo ao tempo. Portanto, os graus de proteção mais utilizados são:
- IP21: para instalação interna em locais que possuem estruturas de alvenaria. Além disso, o local deve ser sinalizado e protegido para acesso restrito de pessoas, sendo muito utilizado em locais com grande movimento de pessoas.

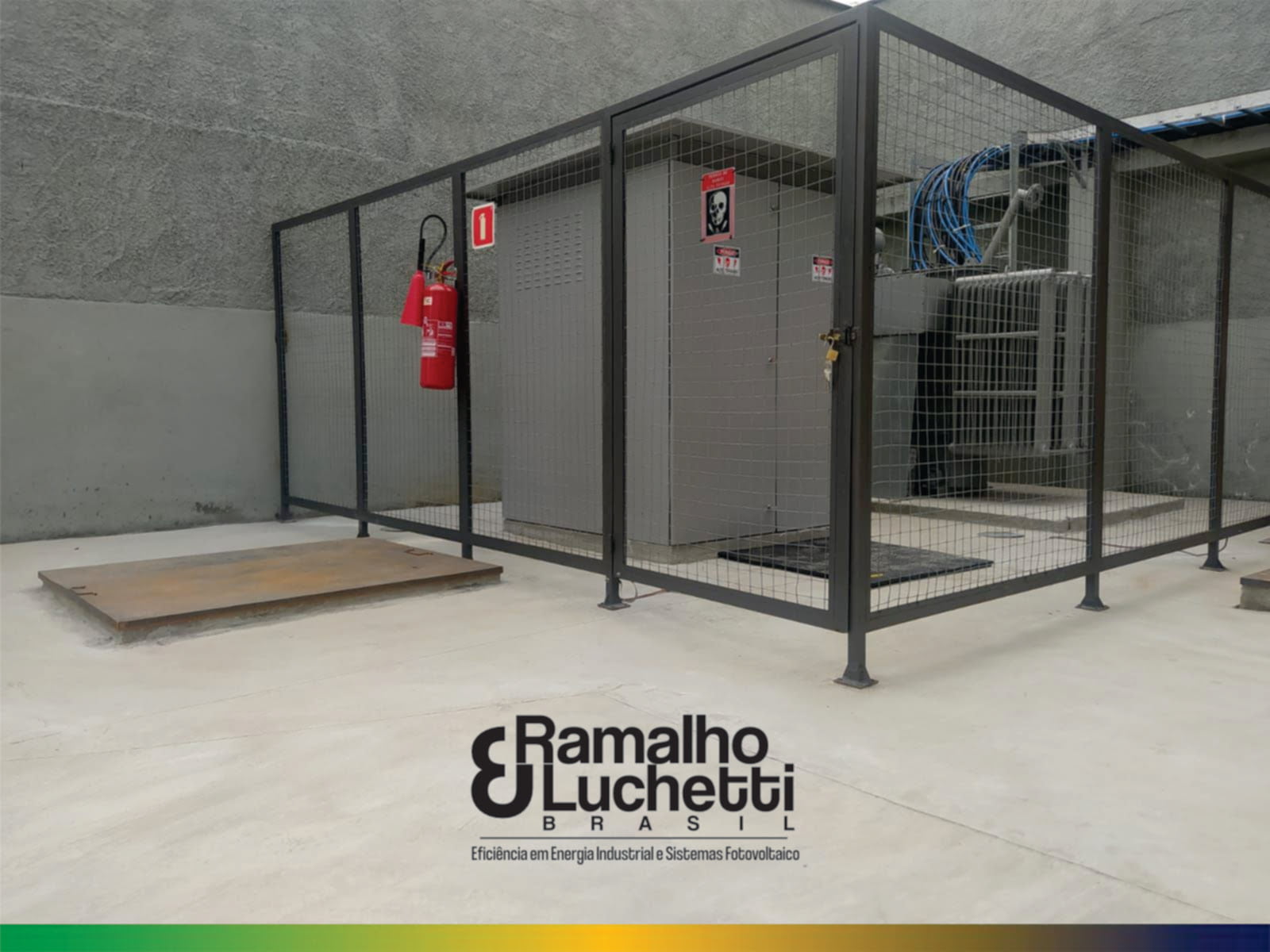

- IP54: para instalação de uso ao tempo. Neste caso, deverá ser construída pelo instalador uma base civil (radier), alambrado de proteção ou muro, com um portão de acesso, respeitando as normas da concessionária local. É o modelo mais utilizado.
Ambos deverão possuir infra civil equipada com sistema de aterramento próprio e individualizado do SPDA.
Se você precisa de uma solução compacta e econômica para a entrada de energia elétrica em média tensão, então você pode optar pela cabine primária simplificada, indicada para potência limitada até 300KVA em um único transformador de energia. Lembre-se de que a definição do modelo deve ser feita por um engenheiro eletricista, eletrotécnico ou projetista, através de um levantamento de cargas elétricas e estudos em sua planta industrial, comércio ou usina fotovoltaica.
Por fim, consulte o nosso time de engenharia especializado em cabine primária de 15KV a 36KV.
Como funciona a cabine primária simplificada?
A cabine primária simplificada opera da seguinte forma:
A concessionária entrega o sistema elétrico em média tensão (15kV, 25kV ou 36kV). Geralmente, é instalado um poste de energia o mais próximo possível da divisa da via pública com o empreendimento. Este poste é chamado de ponto de entrega da concessionária, e ele pode ser entregue equipado com todos os acessórios, ou o consumidor ficará responsável por instalar os componentes necessários. Além disso, será necessário instalar um eletroduto para que os cabos de média tensão possam ser conectados à cabine primária de medição ou à subestação de energia.
- Primeiramente, a chave seccionadora no poste da concessionária abre ou fecha o circuito elétrico da rede externa, permitindo ou interrompendo o fluxo de energia para dentro da cabine primária blindada.
- A cabine primária recebe a energia da concessionária em média tensão, através de três cabos elétricos e blindados na classe 15kV, 25kV ou 36kV.
- Em seguida, a segunda chave seccionadora, instalada internamente na cabine primária simplificada, abre ou fecha o circuito elétrico, permitindo ou interrompendo o fluxo de energia para a alimentação de um transformador de energia.
- Além disso, os fusíveis do tipo HH protegem o circuito elétrico contra sobrecargas e curtos-circuitos, interrompendo a corrente elétrica em caso de falhas.
- A energia elétrica em média tensão percorre pelos barramentos de cobre da cabine primária simplificada, realiza a medição de energia em média tensão, passa pelo sistema de proteção e segue para o transformador de energia.
- Finalmente, o transformador de energia converte a tensão primária da rede elétrica para a tensão secundária, variando entre (220/127V, 380/220V ou 440/254V).
Portanto, a cabine primária simplificada é essencial para garantir a correta conexão e transformação de energia elétrica, atendendo às necessidades de diversos tipos de empreendimentos.
Cabine Primária Blindada Convencional
Potências superiores a 300KVA, podendo atender até 2500KVA, são aplicáveis tanto para uso interno quanto externo, em classes de tensão primária de 15kV, 25kV ou 36kV.
A cabine primária do tipo convencional é amplamente utilizada em unidades consumidoras que precisam de uma potência maior que 300KVA, atendendo capacidades de até 2500KVA. Além disso, é a escolha ideal para empreendimentos que possuem ou pretendem instalar sistemas de geração fotovoltaicos acima de 75KVA.
Neste caso, a medição é realizada em média tensão e, adicionalmente, a proteção é garantida por meio de um relé microprocessado e um disjuntor de média tensão com isolamento a vácuo ou com gás do tipo SF6. Outros componentes importantes que fazem parte do sistema de proteção, monitoramento e controle do fluxo de energia incluem os transformadores de corrente e os transformadores de potencial, que são instalados no barramento do disjuntor de média tensão da cabine primária convencional.
A cabine primária convencional é particularmente adequada para unidades consumidoras que aplicam um ou mais transformadores de energia com potência superior a 300KVA.
Além disso, cada concessionária de energia exige seu modelo de fabricação ou protótipo homologado. Atualmente, existem mais de 100 concessionárias de energia em todo o país, e nós atuamos a nível nacional.
A definição correta do modelo de cabine primária a ser implantada na indústria, comércio ou usina fotovoltaica deve ser realizada por um engenheiro eletricista, eletrotécnico ou projetista. Esses profissionais devem se atentar às normas NBR14039, NBR5410 e às normas da concessionária local. É importante ter clareza sobre o processo, e o primeiro passo é criar uma tabela com todas as cargas e potências a serem implantadas nas unidades consumidoras. Dessa forma, será possível definir o modelo de entrada de energia ideal de acordo com as normas da concessionária local.
Fiquem atentos, pois algumas unidades consumidoras, variando em tamanho do empreendimento, segmentação ou projetos elaborados conforme as normas brasileiras de eletricidade e segurança, podem exigir que sua cabine primária ou subestação de energia blindada seja equipada com uma saída auxiliar em média tensão para transformadores de incêndio. A potência desse transformador pode variar entre 30, 45 ou 60KVA, alterando o conceito na fabricação da sua cabine primária.
Subestações Unitárias Compactas
As subestações convencionais, ou cabine primária e unitárias, oferecem uma ampla variedade de configurações para atender às exigências dos consumidores. Desenvolvidas com base no rápido crescimento das cidades e na disponibilidade limitada de espaço urbano, essas soluções podem ser aplicadas em diversos ambientes onde o espaço livre é um fator restritivo. Além disso, os componentes elétricos de média e baixa tensão são instalados em um único conjunto blindado, utilizando aletas de ventilação e, se necessário, ventilação forçada de acordo com o desenvolvimento de cada projeto. Este modelo é, portanto, especial e personalizado.
- Entrada primária: seção de entrada com alimentação em média tensão, podendo variar nas classes 15KV, 25KV ou 36KV.
- Transformação: local onde é instalado o transformador de energia, com o objetivo de entregar a potência definida em projetos e rebaixar a tensão primária da rede da concessionária para a tensão secundária do sistema elétrico de baixa tensão.
- Saída secundária: a tensão definida em projetos para alimentar uma linha industrial de produção, comércio ou usina fotovoltaica.
A utilização das subestações unitárias oferece uma série de vantagens, com destaque para:
• Equipamentos integrados e prontos para conexão em campo, baseados no conceito “Plug and Play”;
• Baixo custo e tempo reduzido de instalação/start-up;
• Totalmente integrado e testado em fábrica;
• Ocupação eficiente e reduzida de espaço;
• Redução das perdas de energia;
• Soluções customizadas de acordo com as necessidades do cliente;
• Aumento da continuidade de serviço;
• Acesso independente aos diversos compartimentos para manutenções de rotina.
Por sua vez, as subestações unitárias compactas oferecem uma solução conveniente e eficiente para a distribuição de energia em espaços urbanos limitados. Além disso, garantem um funcionamento confiável, o que é crucial para atender às demandas crescentes. Adicionalmente, essas subestações são adaptadas às necessidades específicas de cada consumidor, proporcionando flexibilidade na implementação de soluções personalizadas.
Certificações e Benefícios das Subestações Compactas
Certificações:
• O equipamento está em conformidade com a norma NBR 62271-200.
• Tensão suportável de impulso atmosférico de 95kV.
• Tensão suportável a seco em 60Hz de 38kV.
• Operação mecânica.
• Limite de elevação de temperatura de 400A e 630A.
• Corrente suportável nominal de curta duração de 16kA/1seg.
• Grau de proteção IP54 para uso externo e IP21 para uso interno.
Benefícios:
• Praticidade na instalação.
• Produto homologado e certificado por mais de 100 concessionárias de energia.
• Projeto e ART de fabricação inclusos no fornecimento.
• Treinamento em fábrica disponível após a finalização do equipamento.
• Restringe o acesso de pessoas não autorizadas através de portas com chaves e travas.
• Manutenção preventiva fácil de ser realizada.
• Segurança e praticidade nas manobras.
• Conexão dos cabos de energia de entrada e saída feita via subterrânea (não inclusa).
• Garantia de 12 meses.
• Peças de reposição disponíveis para entrega imediata.
• O modelo convencional é modular para acomodar aumentos de carga futuros.
• Possibilidade de contratar um contrato de manutenção preventiva anual no momento da compra.
As subestações compactas oferecem uma série de benefícios, sendo assim, garantem conformidade com as normas e certificações. Além disso, proporcionam facilidade de instalação e, consequentemente, segurança durante todo o processo. Além do mais, a disponibilidade de treinamento adequado torna a operação ainda mais eficiente. Adicionalmente, a manutenção é facilitada, contribuindo para a confiabilidade no fornecimento de energia elétrica.
