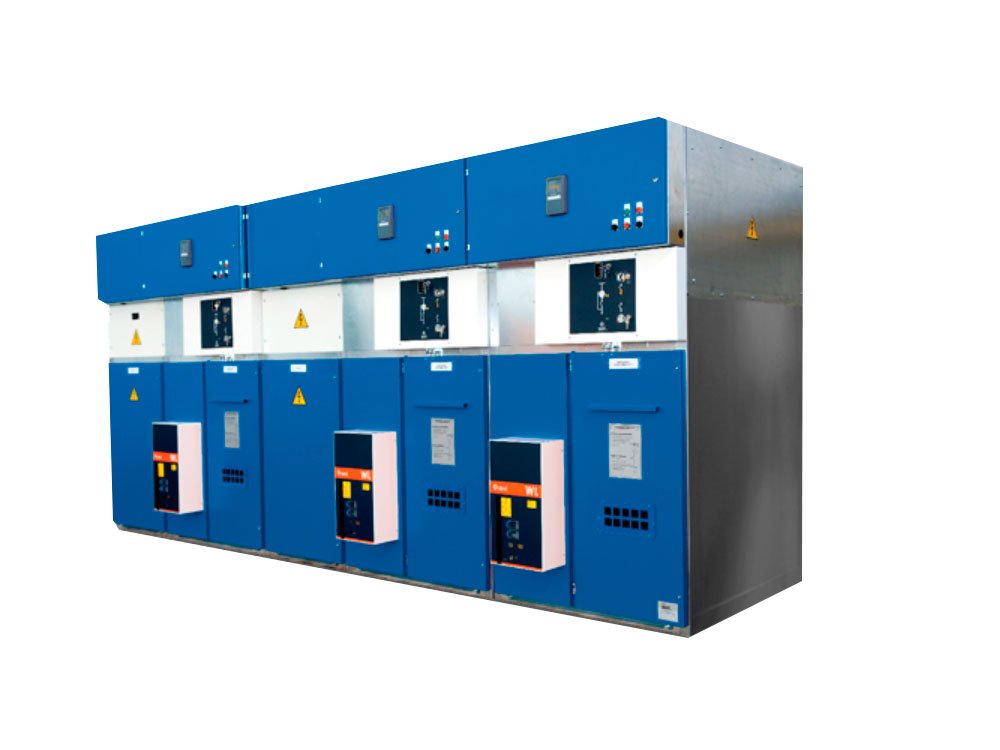

Paineis Compactos SF 6 DE MÉDIA TENSÃO, CLASSE 15KV, 25KV E 36KV
Os Paineis Compactos SF 6 de média tensão compactos e modulares são projetados para oferecer proteção em subestações primárias ou secundárias, bem como em usinas fotovoltaicas. Esses painéis possuem isolação do tipo SF-6, o que garante maior segurança e eficiência.
Reles de Proteção: Os painéis utilizam relés de proteção de marcas renomadas, como Pextron, Schneider ou Siemens. Esses relés desempenham um papel crucial na proteção do sistema de média tensão, garantindo sua operação confiável.
Disjuntores: Os painéis são equipados com disjuntores do tipo a vácuo motorizados ou com isolação em SF-6. Esses disjuntores asseguram a interrupção segura da corrente elétrica em caso de falhas ou sobrecargas, mantendo a integridade do sistema.
Chaves Seccionadoras: As chaves seccionadoras presentes nos painéis possuem isolamento do tipo a ar ou SF-6. Essas chaves permitem a abertura ou o fechamento de circuitos elétricos de forma segura, garantindo a operação adequada do sistema de média tensão.
Mecanismo de Intertravamentos: Os Paineis Compactos SF 6 são equipados com mecanismos de intertravamentos, como o bloqueio Kirk. Esses dispositivos garantem que as operações sejam realizadas corretamente, evitando a ocorrência de ações indevidas que possam comprometer a segurança dos operadores e a integridade da instalação.
Corrente Nominal: Os painéis possuem uma corrente nominal de 630A, o que os torna adequados para diversas aplicações de média tensão.
Utilização dos Paineis Compactos SF 6
Os Paineis Compactos SF 6 de média tensão são modulares e compactos, com envolvente metálica totalmente isolada em SF-6. Eles foram projetados para serem instalados em qualquer tipo de distribuição de média tensão, seja em configurações de anel ou radial, permitindo alimentação a partir de um ou vários pontos.
Devido à sua construção hermética e aos componentes inseridos em cuba de aço inoxidável com gás SF-6, esses painéis são sensíveis às variações ambientais.
Portanto, é importante instalá-los protegidos da chuva e da radiação solar direta. Eles são adequados para uso em diversos setores, como indústrias, aeroportos, ferrovias, shopping centers, escolas, hospitais, minas, centros de geração eólica ou hidráulica, parques solares, entre outros.
Além disso, esses painéis podem ser instalados em centros de transformação subterrâneos sujeitos a risco de inundação, operando 24 horas por dia mesmo quando totalmente submersos.
Requisitos de Instalação
Requisitos de Instalação: Ao instalar o cubículo, é necessário garantir que a parte superior esteja a uma distância mínima de 10 cm da parede, a fim de facilitar a saída de gases em caso de avaria por arco interno. Além disso, é importante considerar as seguintes condições de instala
