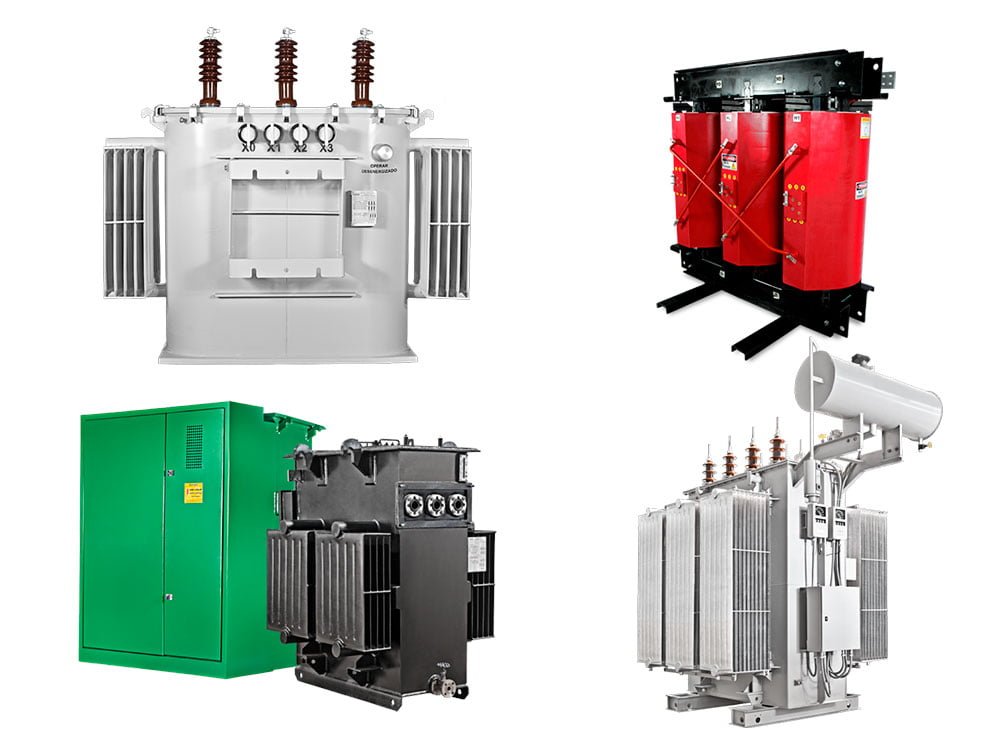

Transformador Trifásico Classe de Tensão Primária de 15kV, 25kV e 36kV

Os transformador trifásico, pertencentes à classe de 15kV, 25kV e 36kV, desempenham um papel fundamental na distribuição eficiente de energia elétrica em sistemas de média tensão. Esses transformadores são estrategicamente projetados para converter a tensão de entrada, que varia de 15kV, 25kV e 36kV, em níveis mais baixos, adequados para uso comercial e residencial. Ao otimizar minuciosamente a distribuição de energia, esses transformadores desempenham um papel essencial em minimizar perdas e, simultaneamente, garantir a confiabilidade do fornecimento elétrico.

Uma das principais vantagens dos transformadores de classe de 15kV, 25kV e 36kV é sua capacidade de reduzir a tensão de níveis mais altos para níveis seguros e utilizáveis. Isso é essencial para fornecer energia elétrica para áreas comerciais e residenciais, onde uma tensão mais baixa é necessária para alimentar dispositivos e equipamentos eletrônicos. Além disso, esses transformadores são projetados para serem eficientes em termos de energia, minimizando as perdas durante o processo de conversão.

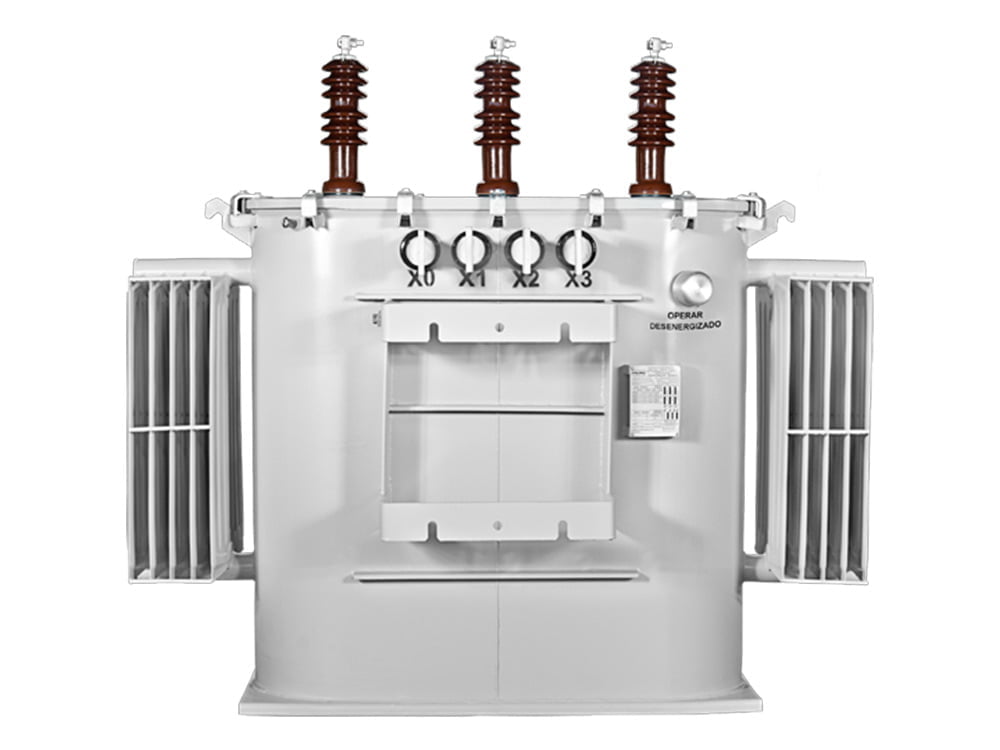

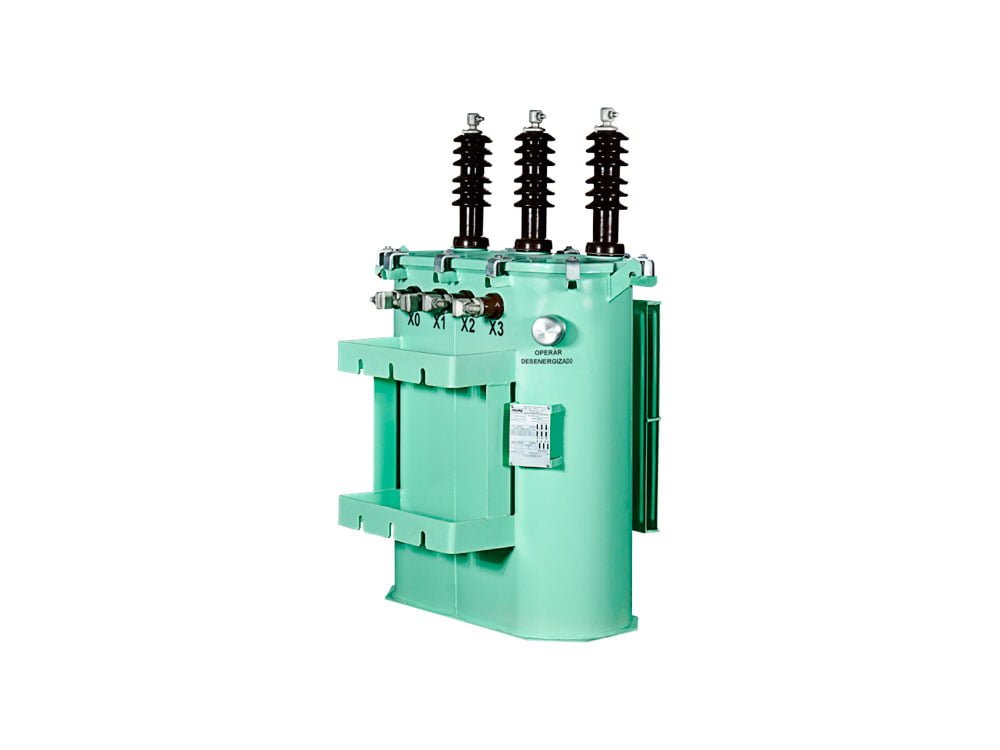

Transformador Trifásico a Óleo

Os transformadores de média tensão a óleo desempenham um papel fundamental na distribuição eficiente de energia elétrica em diversas aplicações. Nesse sentido, é de suma importância ressaltar as principais características intrínsecas desses transformadores:

Principais Características dos Transformadores de Média Tensão a Óleo

1. Capacidade de Produção: Os transformadores de média tensão a óleo possuem uma potência de até 10MVA, permitindo atender a demandas elétricas de médio e grande porte. Essa capacidade é fundamental para suprir energia em indústrias, mineração, produção e refino de petróleo, aterramento, uso em retificadores (6, 12 e 18 pulsos), fornos e outras aplicações de alta potência.
2. Classes de Tensão: Esses transformadores operam em classes de tensão de até 36,2kV, o que os torna adequados para a distribuição de energia em média tensão. Eles são capazes de lidar com a variação de tensão exigida por diferentes sistemas e aplicações.
3. Tipo de Óleo: Os transformadores de média tensão a óleo podem utilizar óleo mineral e óleo vegetal como meio isolante. Ambos os tipos de óleo oferecem propriedades dielétricas adequadas para garantir a segurança e o desempenho eficiente do transformador, proporcionando isolamento adequado e dissipação de calor eficiente.
4. Núcleo de Silício: Esses transformadores são construídos com núcleo de silício em grão orientado, utilizando a técnica de montagem “StepLap”. Essa construção permite reduzir as perdas magnéticas e melhorar a eficiência energética do transformador, contribuindo para um desempenho superior.
5. Construídos e Ensaiados Conforme Normas: Os transformadores de média tensão a óleo são fabricados e submetidos a ensaios em conformidade com as normas estabelecidas pela ABNT, IEC ou ANSI. Essas normas garantem a qualidade, segurança e desempenho do transformador de acordo com os padrões internacionais

Além disso, é importante destacar as diversas aplicações desses transformadores, incluindo distribuição de energia para indústrias, mineração, produção e refino de petróleo, aterramento, uso em retificadores e fornos.

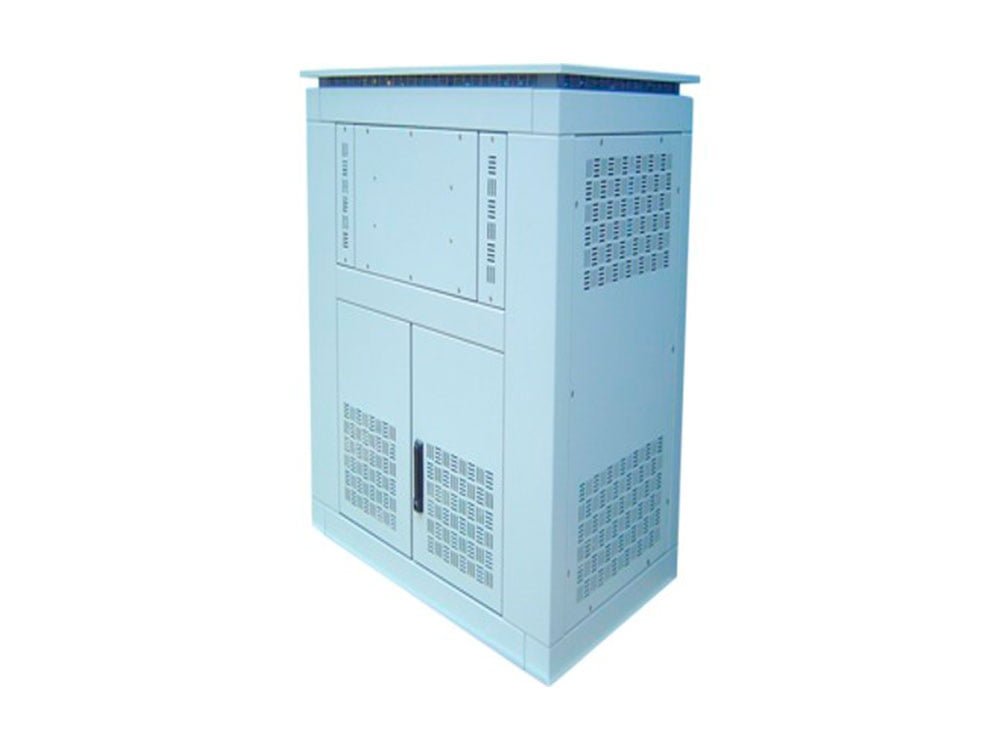

Transformador Trifásico a Seco

Os transformadores de média tensão a seco, por sua vez, surgem como uma opção eficiente e sustentável para a distribuição de energia elétrica em diversas aplicações. Neste contexto, é relevante destacar as principais características e vantagens desses transformadores.

Principais Características e Vantagens

1. Capacidade de Produção: Os transformadores de média tensão a seco possuem uma potência de até 20MVA, permitindo atender a demandas elétricas de médio e grande porte. Essa capacidade é fundamental para fornecer energia em indústrias, shoppings, condomínios, residenciais, hospitais e outros locais com alto consumo energético.
2. Classes de Tensão: Esses transformadores estão disponíveis em diferentes classes de tensão, incluindo 7,2kV, 15kV, 24,2kV e 36,2kV. Isso permite adaptar-se às necessidades específicas de cada aplicação, garantindo uma distribuição de energia eficiente e confiável.
3. Grau de Proteção: Os transformadores de média tensão a seco possuem um grau de proteção que varia de IP 00 a IP 65, oferecendo diferentes níveis de proteção contra poeira, umidade e outras condições ambientais. Essa característica os torna adequados para uso em uma variedade de ambientes e aplicações.
4. Classe de Temperatura: Esses transformadores podem ser fabricados com classes de temperatura B, F ou H, permitindo atender às exigências de diferentes sistemas e cargas elétricas. Isso garante que o transformador opere de forma segura e confiável, mesmo em condições de temperatura elevada.
5. Processo de Encapsulamento da Bobina: Os transformadores de média tensão a seco utilizam o processo de encapsulamento da bobina “AT” a vácuo, com resina epóxi. Esse método garante um isolamento eficiente e proteção contra umidade, tornando-os resistentes a condições adversas.
6. Núcleo de Silício: Esses transformadores são construídos com núcleo de silício em grão orientado e montagem “StepLap”. Essa configuração contribui para a eficiência energética, reduzindo as perdas magnéticas e melhorando o desempenho geral do transformador.
7. Construídos e Ensaiados Conforme Normas: Os transformadores de média tensão a seco são fabricados e submetidos a ensaios em conformidade com as normas estabelecidas pela ABNT, IEC ou ANSI. Essas normas garantem a qualidade, segurança e desempenho do transformador de acordo com os padrões internacionais.

Além disso, é importante destacar as diversas aplicações desses transformadores, incluindo distribuição de energia em indústrias, shoppings, condomínios, residenciais e hospitais, além de uso naval, mineração, metroviários e ferroviários, produção e refino de petróleo, iluminação, aterramento, alimentação de cargas com elevado teor de harmônicas (fator K) e uso em retificadores (6, 12 e 18 pulsos).

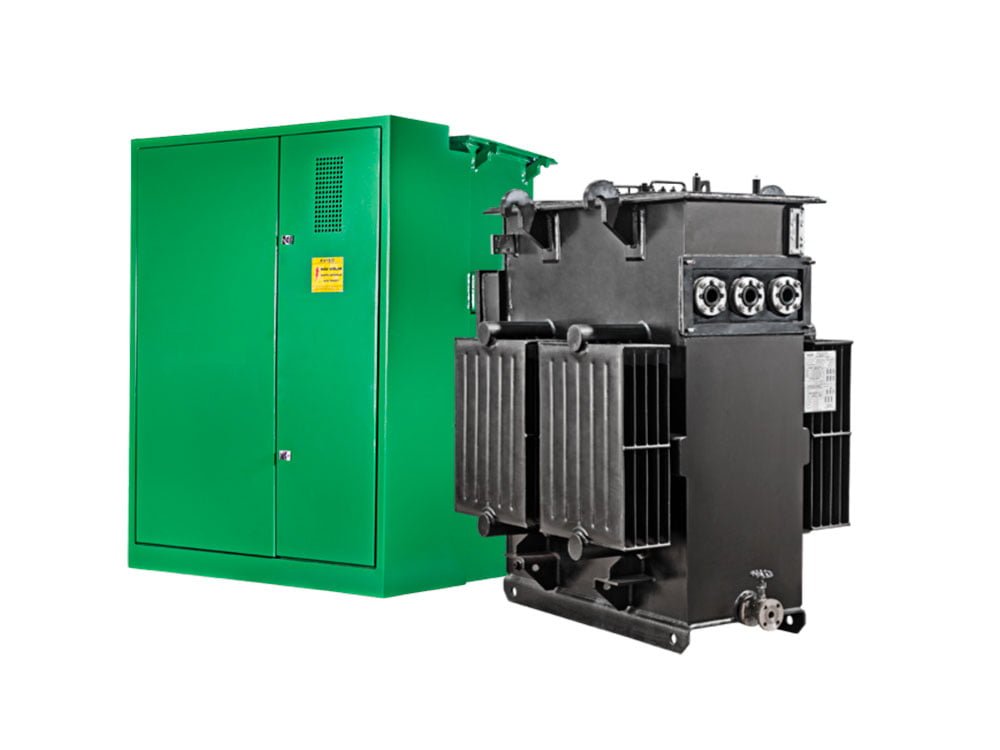

Tipo Pedestal – Pad Mounted

Os transformador trifásico tipo pedestal, frequentemente denominados pad mounted, têm um papel crucial na garantia da distribuição confiável e segura de energia elétrica, principalmente em áreas urbanas e suburbanas. Dessa forma, esses transformadores são minuciosamente projetados para serem instalados em pedestais de concreto ou bases especiais. Essa abordagem proporciona uma solução compacta e de fácil acesso, tornando-se ideal para fornecer energia a uma variedade de edifícios comerciais, residenciais e industriais.

Uma das principais vantagens dos transformadores tipo pedestal é sua capacidade de serem instalados em locais próximos aos pontos de consumo, reduzindo assim as perdas de energia e aumentando a eficiência do sistema elétrico. Além disso, esses transformadores são projetados para operar em condições adversas, como intempéries e ambientes externos, garantindo um fornecimento confiável de energia.

Os transformadores tipo pedestal, também conhecidos como pad mounted, apresentam diversas características distintas que os tornam ideais para a distribuição eficiente e confiável de energia elétrica. Destacaremos as principais características desses transformadores:

Principais Características do Transformadores Tipo Pedestal

1. Capacidade de Produção: Os transformadores tipo pedestal possuem uma potência de até 3000kVA, permitindo lidar com demandas elétricas de médio a grande porte. Essa capacidade é essencial para atender a necessidades comerciais, residenciais e industriais.
2. Classes de Tensão: Esses transformadores operam em classes de tensão de 15kV, 24,2kV, 36,2kV e 72,5kV na entrada de alta tensão (AT) e 1,2kV na saída de baixa tensão (BT). Essa versatilidade permite adaptar-se a diferentes requisitos de tensão em uma variedade de aplicações.
3. Tipo de Óleo: Os transformadores tipo pedestal utilizam óleo mineral como meio isolante. Esse tipo de óleo oferece excelente desempenho dielétrico, dissipação de calor eficiente e boa estabilidade química, garantindo a segurança e o desempenho adequado do transformador.
4. Grau de Proteção do Gabinete: Esses transformadores são projetados com um gabinete com grau de proteção IP 54. Isso significa que eles são altamente resistentes a poeira e água, permitindo a instalação em ambientes externos adversos sem comprometer a operação.
5. Frente Isolada e Compartimento Acessível: Os transformadores tipo pedestal possuem uma frente isolada, o que os torna ideais para instalações em sistemas radiais. Além disso, eles têm um compartimento de alta tensão (AT) acessível após a abertura da porta de baixa tensão (BT), facilitando a manutenção e a operação segura.
6. Núcleo de Silício: Esses transformadores são construídos com núcleo de silício em grão orientado, usando a técnica de montagem “Step Lap”. Essa construção proporciona alta eficiência e baixas perdas magnéticas, melhorando o desempenho do transformador.
7. Acabamento e Normas: Os transformadores tipo pedestal possuem acabamento em pintura na cor Verde Munsell 2,5G ¾, proporcionando proteção contra corrosão e um visual atraente. Além disso, são construídos e ensaiados em conformidade com as normas da ABNT, IEC ou ANSI, garantindo qualidade e segurança.
8. Opções Construtivas: Os transformadores tipo pedestal podem ser personalizados de acordo com as necessidades específicas do cliente. Opções construtivas como fluido vegetal, outras cores de pintura e a escolha entre sistema radial ou anel podem ser consideradas mediante consulta.

Aplicação

O transformador trifásico tipo pedestal representa uma solução especialmente desenvolvida para atender eficazmente locais onde o espaço físico é limitado. Em situações nas quais a construção de subestações abrigadas convencionais não é viável, esses transformadores emergem como alternativa. Possuindo uma aplicação diversificada, eles se encaixam em uma variedade de cenários. Isso abrange desde regiões urbanas até instalações industriais, escolas, condomínios residenciais, praças e outros locais onde há trânsito de pedestres. Uma característica-chave notável desses transformadores é a sua capacidade de compactação. Isso permite que a parte ativa, proteções integradas e buchas sejam organizadas de forma a assemelhar-se a uma mini-subestação.

A utilização desses transformadores traz benefícios significativos, além de proporcionar segurança e praticidade. Sua proximidade com o centro de cargas do sistema resulta em economia com instalações elétricas, uma vez que diminui as perdas de energia e reduz a necessidade de longos cabos de distribuição. Sua configuração compacta também facilita a instalação em locais de difícil acesso.

Outra característica essencial dos transformadores tipo pedestal é a proteção das partes energizadas contra vandalismo e contatos acidentais. Os cabos de distribuição, conectores, buchas e demais componentes energizados ficam protegidos, garantindo a segurança das pessoas e evitando danos ao equipamento. O acesso aos sistemas de comando e proteção é restrito somente a pessoas autorizadas, reforçando ainda mais a segurança do sistema.

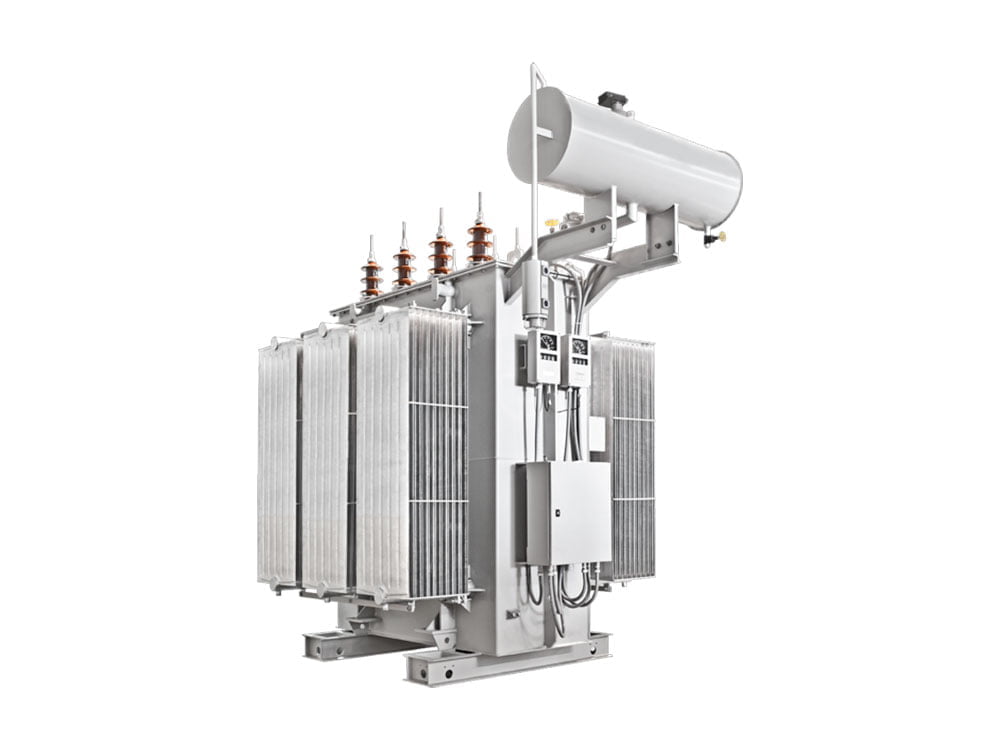

Transformador Trifásico de Força

Os transformadores de força desempenham um papel crucial no setor elétrico, uma vez que são responsáveis por transmitir e distribuir energia elétrica de forma eficiente. Diante desse contexto, é importante salientar as principais características intrínsecas desses transformadores:

Principais Características dos Transformadores de Força

1. Capacidade de Produção: Os transformadores de força possuem uma potência de até 50MVA, permitindo lidar com demandas elétricas de grande porte. Essa capacidade é fundamental para atender a indústrias, usinas de energia, subestações de alta tensão e outros sistemas de grande escala.
2. Classes de Tensão: Esses transformadores são capazes de operar em classes de tensão de até 145kV. Essa versatilidade permite adaptar-se a diferentes requisitos de tensão em sistemas de transmissão e distribuição de energia elétrica.
3. Tipo de Óleo: Os transformadores de força podem utilizar óleo mineral ou óleo vegetal como meio isolante. Ambos os tipos de óleo oferecem propriedades dielétricas adequadas para garantir a segurança e o desempenho eficiente do transformador.
4. Núcleo de Silício: Esses transformadores são construídos com núcleo de silício em grão orientado, utilizando a técnica de montagem “Step Lap”. Essa construção proporciona alta eficiência energética e baixas perdas magnéticas, contribuindo para um desempenho superior do transformador.
5. Comutador Sem Tensão (CST) ou Comutador de Derivação em Carga (CDC): Os transformadores de força podem ser equipados com comutador sem tensão ou comutador de derivação em carga. Esses dispositivos permitem ajustar a relação de transformação do transformador, adequando-a às variações de carga e demanda de energia.
6. Construídos e Ensaiados Conforme Normas: Os transformadores de força são fabricados e submetidos a ensaios em conformidade com as normas estabelecidas pela ABNT, IEC ou ANSI. Essas normas garantem a qualidade, segurança e desempenho do transformador de acordo com os padrões internacionais.
