Quais são os componentes de uma cabine primária?

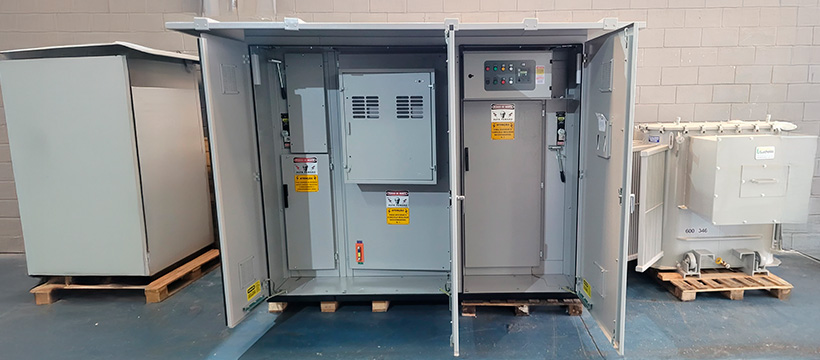

Quais são os componentes de uma cabine primária? As cabines primárias são elementos fundamentais em sistemas elétricos de média tensão, atuando como o ponto de entrada da energia fornecida pela concessionária e sua distribuição para transformadores e outros equipamentos. Seja em indústrias, grandes condomínios, estabelecimentos comerciais ou até mesmo em usinas fotovoltaicas, uma cabine primária bem projetada e com os componentes corretos garante a segurança, eficiência e continuidade do fornecimento de energia.
Mas, afinal, quais são os componentes que fazem parte de uma cabine primária e qual a função de cada um? Vamos explorar os principais:
Disjuntor de Média Tensão
O disjuntor de média tensão é um dos componentes mais críticos da cabine primária. Sua principal função é proteger o sistema elétrico contra sobrecargas e curtos-circuitos. Ele interrompe o fluxo de corrente elétrica de forma automática quando detecta uma falha, prevenindo danos a equipamentos e garantindo a segurança operacional. Existem diversos tipos de disjuntores, como os a vácuo, a SF6 (hexafluoreto de enxofre) e a óleo, cada um com suas características e aplicações específicas.
Seccionadora
A seccionadora é um dispositivo de manobra que permite isolar eletricamente um trecho do circuito para fins de manutenção ou reparo. Diferente do disjuntor, a seccionadora não possui capacidade de interrupção de corrente em carga, ou seja, deve ser acionada apenas quando o circuito está desenergizado. Ela garante a segurança dos operadores ao isolar o equipamento da rede elétrica, evitando acidentes.
Transformador de Potencial (TP)
O transformador de potencial (TP), também conhecido como transformador de tensão, é responsável por reduzir a alta tensão da rede elétrica para níveis seguros e compatíveis com os instrumentos de medição e proteção (como medidores de energia e relés). Ele permite que a tensão seja monitorada e controlada sem a necessidade de expor os equipamentos a níveis de tensão perigosos.
Transformador de Corrente (TC)
Similar ao TP, o transformador de corrente (TC) tem a função de reduzir a corrente elétrica para valores que possam ser medidos por instrumentos de medição e relés de proteção. Ele isola galvanicamente os circuitos de medição e proteção da alta corrente da rede, garantindo a segurança e a precisão das leituras.
Medição (Medidor de Energia)
O medidor de energia, também conhecido como medidor de faturamento, é o equipamento que registra o consumo de energia elétrica da unidade consumidora. Ele é fundamental para que a concessionária possa faturar o consumo e para que o cliente possa monitorar seu gasto energético. Geralmente, está associado aos TPs e TCs, que fornecem as informações de tensão e corrente para a medição. Porém, este equipamento, é fornecido posteriormente, pela concessionária de energia local.
Para-raios
Os para-raios, ou supressores de surto, são dispositivos de proteção essenciais para desviar descargas atmosféricas (raios) e surtos de tensão para a terra. Eles protegem os equipamentos da cabine primária e da instalação downstream contra danos causados por essas descargas elétricas, que podem ser extremamente prejudiciais.
Barramentos
Dos componentes de uma cabine primária, os barramentos são condutores elétricos rígidos, geralmente feitos de cobre ou alumínio, que conectam os diferentes componentes dentro da cabine primária. Eles são projetados para suportar as correntes elétricas que circulam no sistema, garantindo a distribuição da energia de forma eficiente e segura.
Aterramento
O aterramento é um sistema de segurança vital que faz parte dos componentes de uma cabine primária, que conecta todos os componentes metálicos da cabine primária à terra. Sua função é garantir que, em caso de falha ou descarga elétrica, a corrente seja desviada para o solo, protegendo pessoas e equipamentos contra choques elétricos e outros acidentes.
Relés de Proteção
Os relés de proteção são dispositivos eletrônicos que monitoram constantemente os parâmetros elétricos do sistema (tensão, corrente, frequência, etc.). Quando detectam alguma anormalidade (como uma sobrecarga ou curto-circuito), eles enviam um sinal para o disjuntor, que então atua para interromper o fluxo de energia e proteger o sistema.
Isoladores
Os isoladores são componentes que garantem o isolamento elétrico entre as partes energizadas e as partes aterradas da cabine primária. Eles são feitos de materiais dielétricos, como porcelana ou epóxi, e evitam que a corrente elétrica escape para estruturas metálicas ou para o solo, prevenindo curtos-circuitos e garantindo a segurança.
A correta especificação, instalação e manutenção de cada um desses componentes é crucial para o bom funcionamento e a segurança de qualquer instalação elétrica que utilize uma cabine primária. Ao entender a função de cada item, é possível garantir um sistema robusto, confiável e em conformidade com as normas técnicas.
