Qual a diferença entre painel elétrico e quadro elétrico?

Qual a diferença entre painel elétrico e quadro elétrico? No universo da eletricidade, é comum nos depararmos com termos que, à primeira vista, parecem sinônimos, mas que na verdade designam componentes com funções e aplicações distintas. É o caso de painel elétrico e quadro elétrico. Embora ambos sejam invólucros que abrigam dispositivos elétricos, suas características e finalidades se diferenciam significativamente. Entender essa distinção é crucial para garantir a segurança, a eficiência e a conformidade das instalações elétricas, seja em ambientes residenciais, comerciais ou industriais.

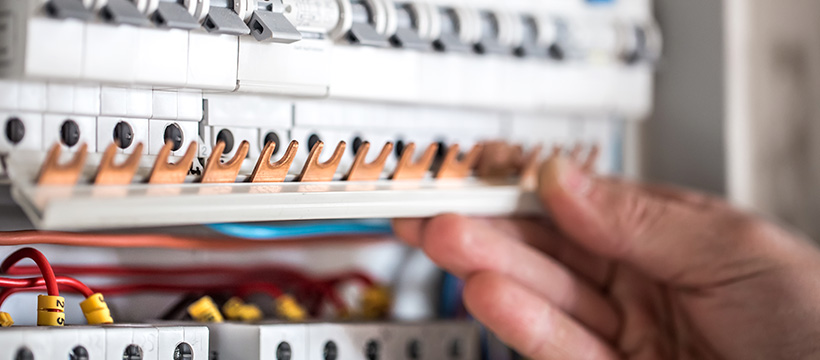

Quadro Elétrico: O Coração da Instalação Residencial/Comercial

O quadro elétrico, também conhecido como quadro de distribuição de circuitos (QDC), é o tipo mais comum e o que você provavelmente tem em sua casa ou pequeno comércio. Sua principal função é distribuir a energia elétrica que chega da concessionária para os diversos pontos de consumo do imóvel (tomadas, iluminação, chuveiro, etc.).

As principais características do quadro elétrico são:

• Tamanho Compacto: Geralmente menor, projetado para ser embutido na parede ou fixado de forma discreta.
• Dispositivos de Proteção: Abriga principalmente disjuntores (que protegem contra sobrecargas e curtos-circuitos), DRs (Dispositivos Diferenciais Residuais, que protegem contra choques elétricos) e DPSs (Dispositivos de Proteção contra Surtos, que protegem contra picos de tensão).
• Aplicação: Ideal para instalações de baixa tensão em residências, apartamentos, escritórios e pequenos estabelecimentos comerciais.
• Fácil Acesso: Projetado para que o acesso aos disjuntores seja simples para que o usuário possa ligar ou desligar a energia em caso de necessidade.

Painel Elétrico: A Central de Comando da Indústria e Grandes Edifícios

Já o painel elétrico, também chamado de painel de controle, quadro de comando ou centro de controle de motores (CCM), possui uma função muito mais abrangente e complexa. Ele é o cérebro por trás de operações maiores, controlando e automatizando processos em indústrias, grandes edifícios, hospitais e outras instalações de grande porte.

As principais características do painel elétrico são:

• Tamanho e Robustez: Geralmente maior e mais robusto que um quadro elétrico, podendo ser de piso ou fixado na parede, dependendo da sua complexidade e aplicação.
• Diversidade de Componentes: Além de disjuntores e dispositivos de proteção, pode abrigar uma vasta gama de componentes, como CLPs (Controladores Lógicos Programáveis), inversores de frequência, soft-starters, contatores, relés, medidores, terminais de comando, sinaleiros, e muito mais.
• Funções Complexas: É projetado para controlar e monitorar máquinas, processos industriais, sistemas de climatização, bombas d’água, iluminação de grandes áreas, entre outras aplicações que exigem automação e gerenciamento centralizado.
• Personalização: Cada painel é frequentemente projetado e montado sob medida para atender às necessidades específicas da aplicação, o que os torna altamente personalizáveis.
• Segurança: Geralmente conta com sistemas de travamento e dispositivos de segurança mais elaborados para proteger o equipamento e os operadores.

Em Resumo: Funções Distintas para Necessidades Diferentes

Característica

Quadro Elétrico

Painel Elétrico

Função Principal

Distribuição de energia elétrica

Controle e automação de processos e máquinas

Local de Uso Comum

Residências, pequenos comércios e escritórios

Indústrias, grandes edifícios, hospitais, centros de dados

Componentes Típicos

Disjuntores, DR, DPS

CLPs, inversores, contatores, relés, medidores, disjuntores, etc.

Complexidade

Baixa a média

Média a alta

Tamanho

Compacto (embutido ou de sobrepor)

Geralmente maior (de piso ou de sobrepor)

Compreender a diferença entre painel elétrico e quadro elétrico é fundamental para dimensionar corretamente as instalações, garantir a segurança dos usuários e equipamentos, e otimizar o desempenho dos sistemas elétricos. Na Ramalho e Luchetti Brasil, estamos preparados para auxiliar você na escolha e desenvolvimento da solução elétrica ideal para sua necessidade, seja ela comercial ou industrial.
