Quais são as três partes básicas de um transformador trifásico?

Quais são as três partes básicas de um transformador trifásico? Os transformadores são componentes cruciais em sistemas de energia elétrica, permitindo que a eletricidade seja transmitida de forma eficiente por longas distâncias e distribuída em níveis de tensão adequados para o consumo. No universo da energia trifásica, que alimenta a maior parte da indústria e grandes infraestruturas, os transformadores trifásicos desempenham um papel ainda mais vital. Para entender como eles funcionam, é fundamental conhecer suas três partes básicas.

O Núcleo Magnético

O núcleo magnético é o coração do transformador. Geralmente feito de finas lâminas de aço silício (material ferromagnético) isoladas entre si, ele tem a função de concentrar e direcionar o fluxo magnético gerado pelas bobinas. A laminação do núcleo serve para reduzir as perdas por correntes parasitas (correntes de Foucault), que gerariam aquecimento e diminuiriam a eficiência do transformador.

Em um transformador trifásico, o núcleo é tipicamente construído em três colunas, cada uma delas envolvendo uma fase do enrolamento. Essa configuração garante que o fluxo magnético de cada fase esteja em fase com as respectivas tensões e correntes, permitindo a transferência de energia entre os enrolamentos primário e secundário de forma eficaz.

Os Enrolamentos (Bobinas)

Os enrolamentos, também conhecidos como bobinas, são condutores elétricos (geralmente de cobre ou alumínio) isolados e enrolados em torno das colunas do núcleo magnético. Existem dois tipos principais de enrolamentos em um transformador:

• Enrolamento Primário: É o enrolamento conectado à fonte de energia (lado da alta tensão ou entrada). Quando uma tensão alternada é aplicada a ele, um fluxo magnético alternado é induzido no núcleo.
• Enrolamento Secundário: É o enrolamento onde a tensão é induzida pelo fluxo magnético do núcleo (lado da baixa tensão ou saída). A relação entre o número de espiras do enrolamento primário e secundário determina se o transformador é elevador (step-up) ou abaixador (step-down) de tensão.

Em um transformador trifásico, cada fase possui seu próprio par de enrolamentos primário e secundário, que podem ser conectados em diferentes configurações (estrela, triângulo, etc.) dependendo da aplicação e das características desejadas para a tensão e corrente de saída.

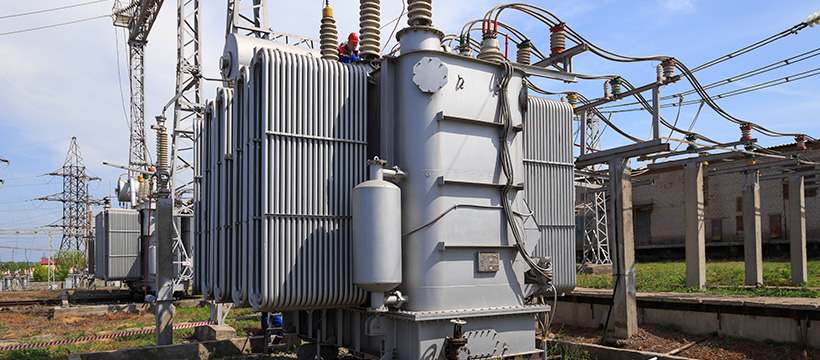

O Tanque e Acessórios

O tanque, que abriga o núcleo e os enrolamentos, é uma estrutura robusta, geralmente de aço, preenchida com um óleo isolante (ou outro meio de isolamento, como resina). Esse óleo tem duas funções principais:

• Isolamento Elétrico: Ajuda a isolar eletricamente os enrolamentos entre si e do tanque, prevenindo curtos-circuitos.
• Resfriamento: Dissipa o calor gerado pelas perdas no núcleo e nos enrolamentos, mantendo a temperatura do transformador dentro dos limites operacionais seguros. Muitos transformadores também possuem radiadores externos para aumentar a área de troca de calor e melhorar o resfriamento.

Além do tanque e do óleo, um transformador trifásico moderno inclui diversos acessórios essenciais para seu monitoramento e proteção, como:

• Buchas: Isoladores que permitem a conexão dos condutores externos aos enrolamentos internos.
• Comutador de Tap (Trocador de Derivações): Permite ajustar a relação de transformação em pequenas etapas para compensar variações na tensão da rede.
• Indicadores de Nível de Óleo e Temperatura: Permitem o monitoramento contínuo das condições internas do transformador.
• Válvulas de Alívio de Pressão: Para liberar o excesso de pressão interna em caso de falha.
• Relés de Proteção: Dispositivos que detectam anomalias e desligam o transformador para evitar danos maiores.

Compreender essas três partes básicas é fundamental para qualquer pessoa que trabalhe com sistemas elétricos ou deseje aprofundar seus conhecimentos sobre o funcionamento desses equipamentos vitais para a distribuição de energia.
